필자의 블로그 카테고리에 3D프린팅이라는 카테고리가 하나 추가 되었는데요.
최근에 Creality Ender3 3D프린터가 생겨서 취미 삼아 조금씩 공부해 보고자 합니다.
가장 먼저 시도해 본 것이 루메나 N9 선풍기의 부러진 목을 역설계해서 3D 프린팅 후 장착해 자가수리를 했는데요. 그 과정을 포스팅해 봅니다.

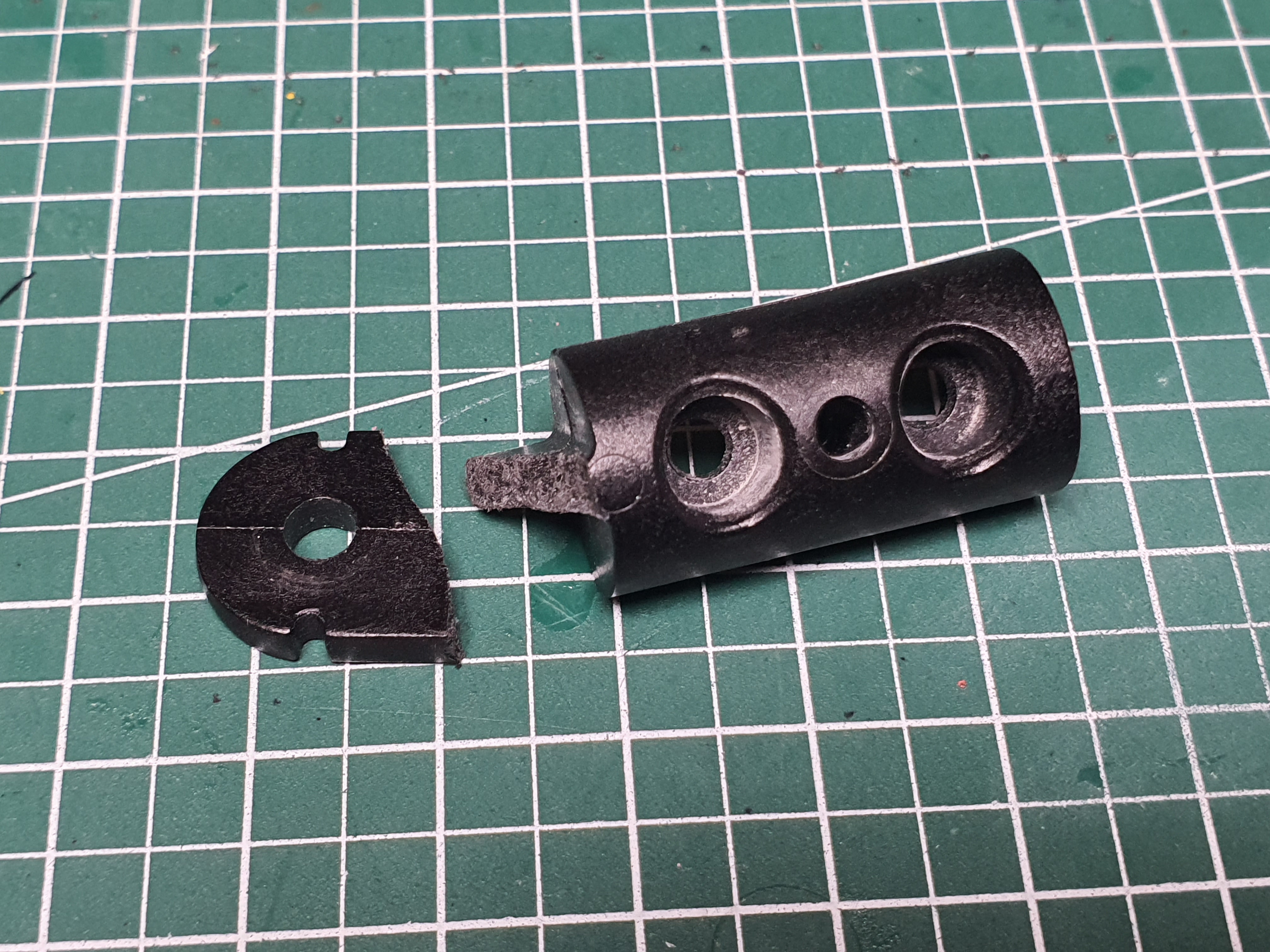

루메나 N9 선풍기를 떨어뜨리면서 부러진 목지지대입니다. 선풍기 뒷면 커버를 빼면 분리해 낼 수 있는데요. 충격에 약해 보이긴 하더군요. A/S 문의를 하니 출시한 지 오래되어서 부품이 없다고 합니다.

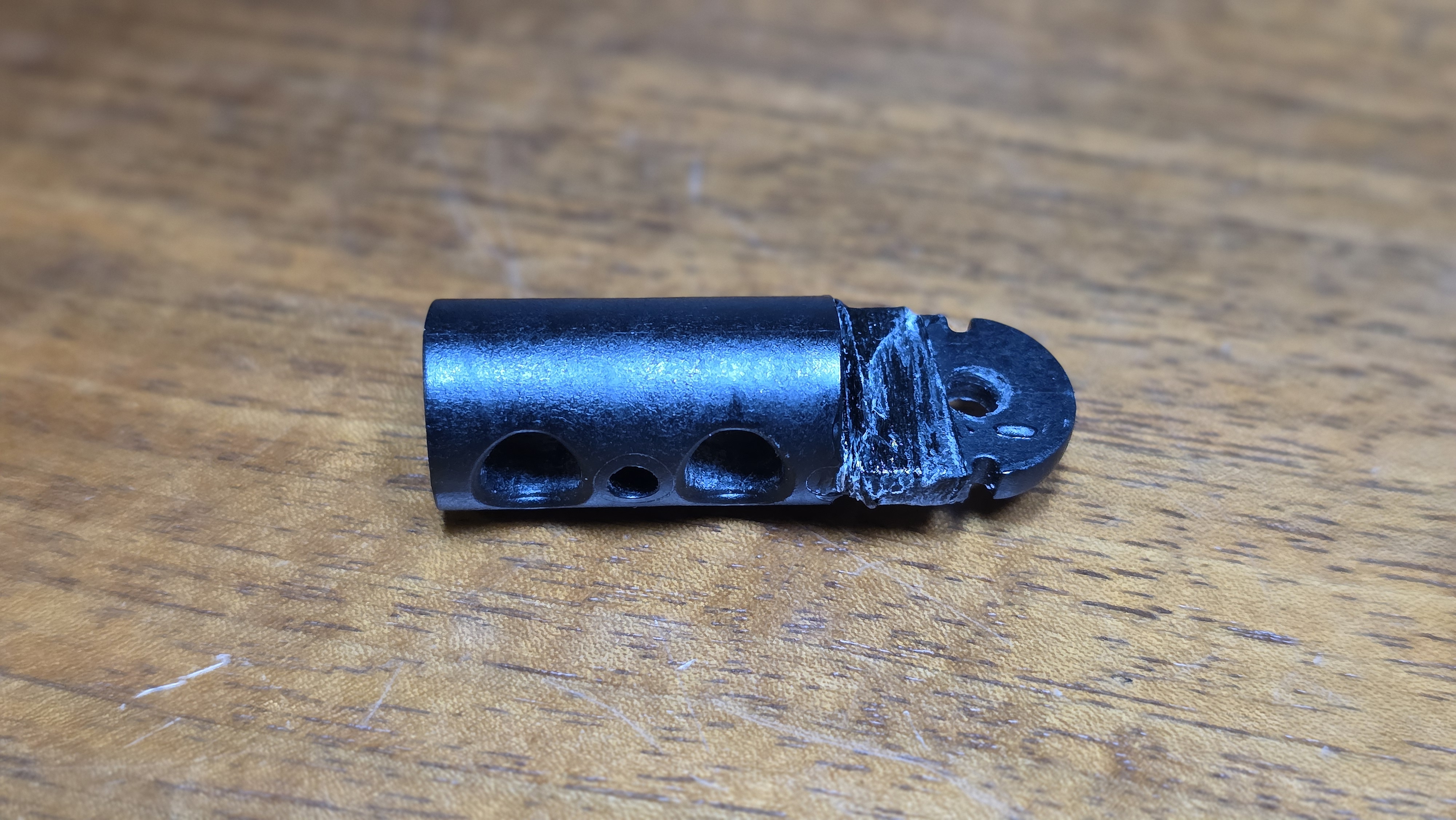

어떻게든 살리기 위해 첫번째로 에폭시 접착제로 붙여봤지만 바로 실패! 두 번째로 실을 감고 순간접착제로 붙이니 그나마 사용할 수 있어서 사용하다가 3D프린터가 생겨서 바로 제작에 들어가 봤습니다.

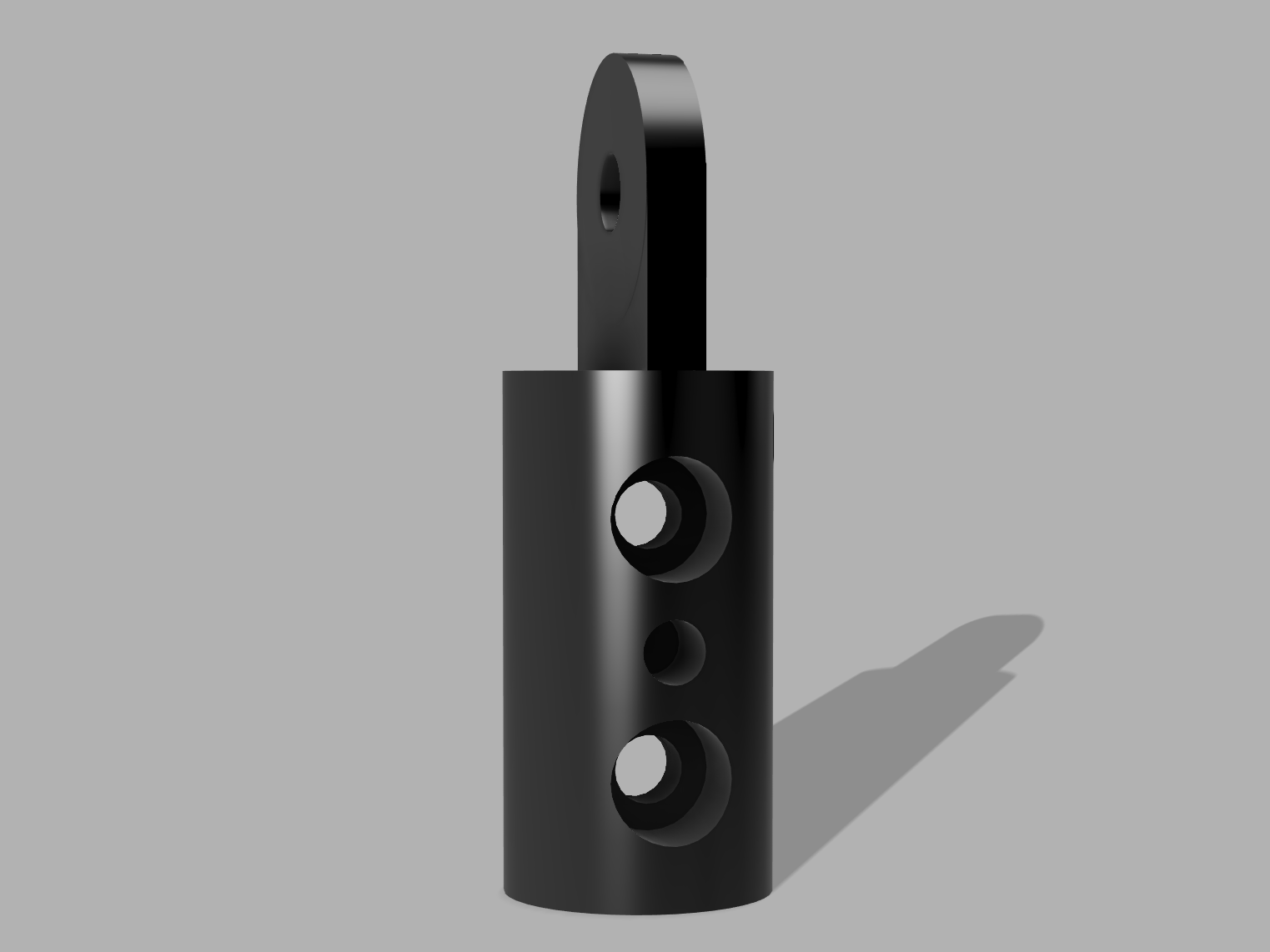

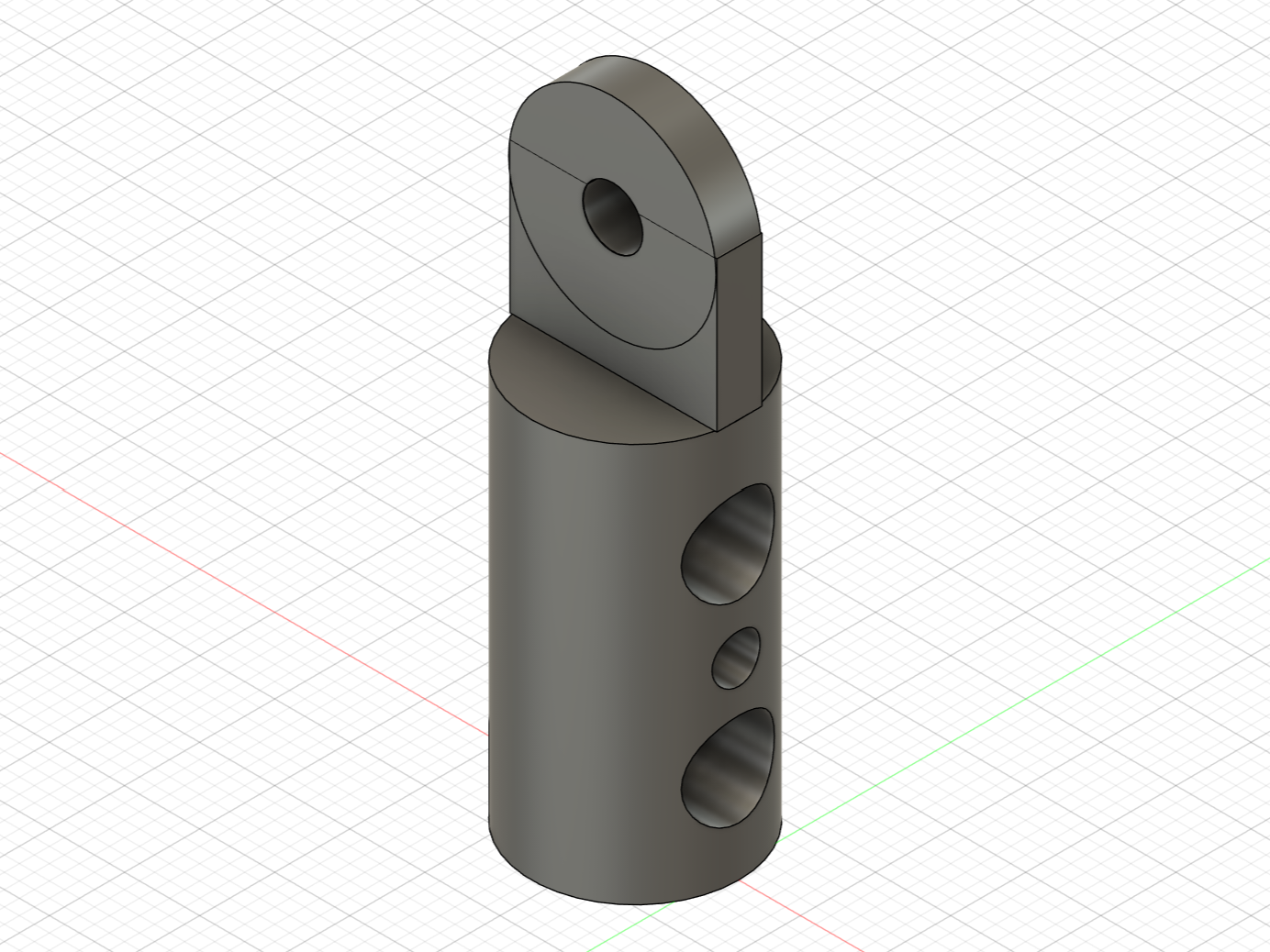

3D 초보라 역설계를 위해 오토데스크의 퓨전이라는 프로그램을 사용해 치수를 재어서 수차례 시행착오 끝에 설계를 했는데요.
상단부 둥근부분 오목 하게 들어간 부분을 제외하고, 일단 부러진 목지지대와 거의 비슷하게 생겼는데, 프린팅을 해봐야 할 듯합니다.
역설계 후에 첫 번째로 프린팅을 해 봤습니다.
그것이 맨 왼쪽인데요. 사이즈가 맞지 않아 조립자체가 안되더군요.

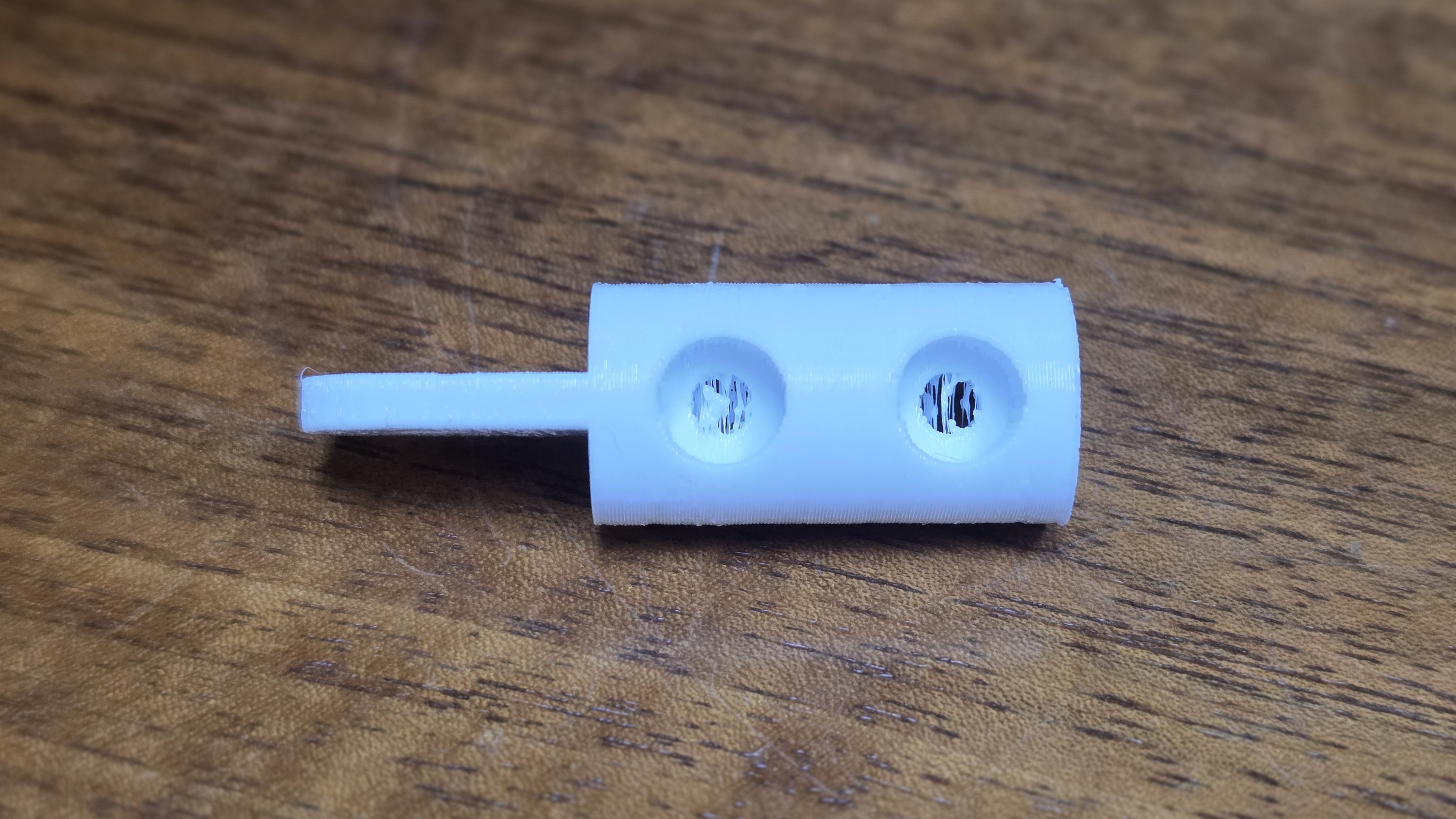

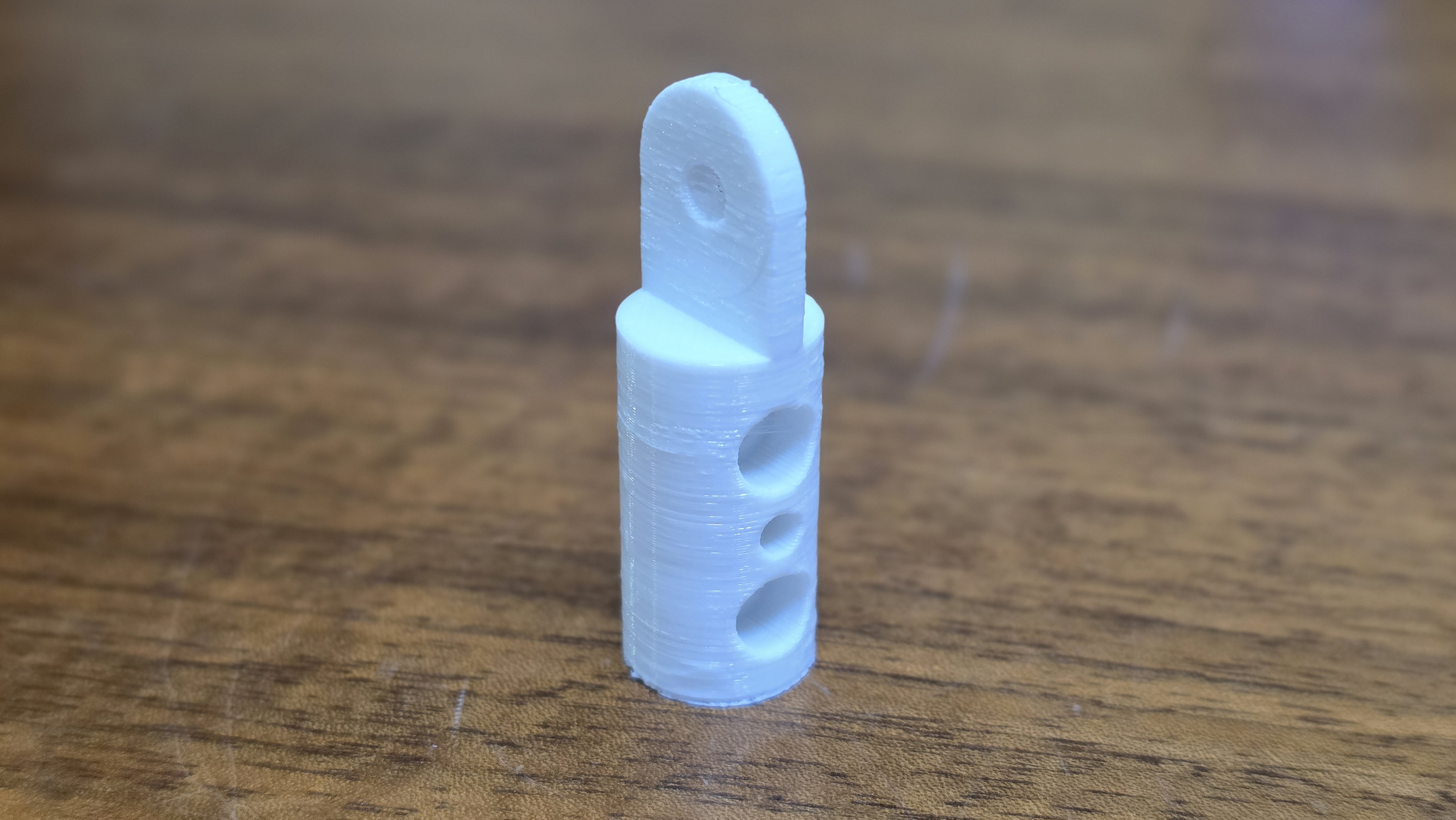

사이즈를 수정해서 내부채움을 10%로 출력한 것이 두 번째인데요. 조립이 가능한 사이즈로 확인되어 사용하려고 조립했는데, 무게를 이기지 못해 분리가 되어 버리더군요. 내부충진을 50%로 올려서 세 번째 만에 목지지대 부품을 출력해 냅니다.
3D 프린팅 진행되는 것이 신기하면서도 재미가 있더군요.

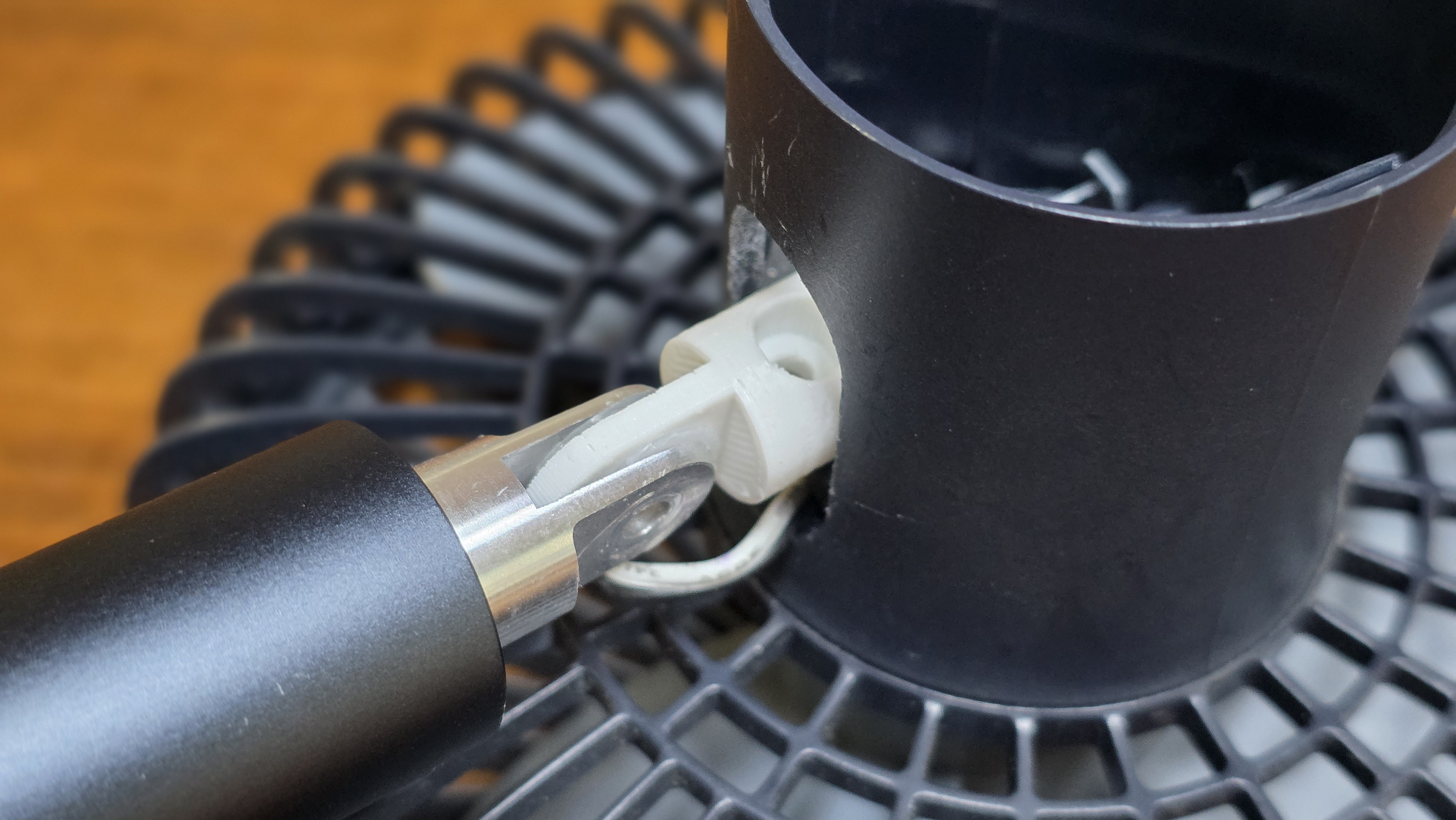

출력한 부품으로 조립해 봅니다.
조립은 분해의 역순!
구멍들의 사이즈가 맞아야 선풍기에 맞게 고정이 되고, 나사로 고정까지 가능합니다.

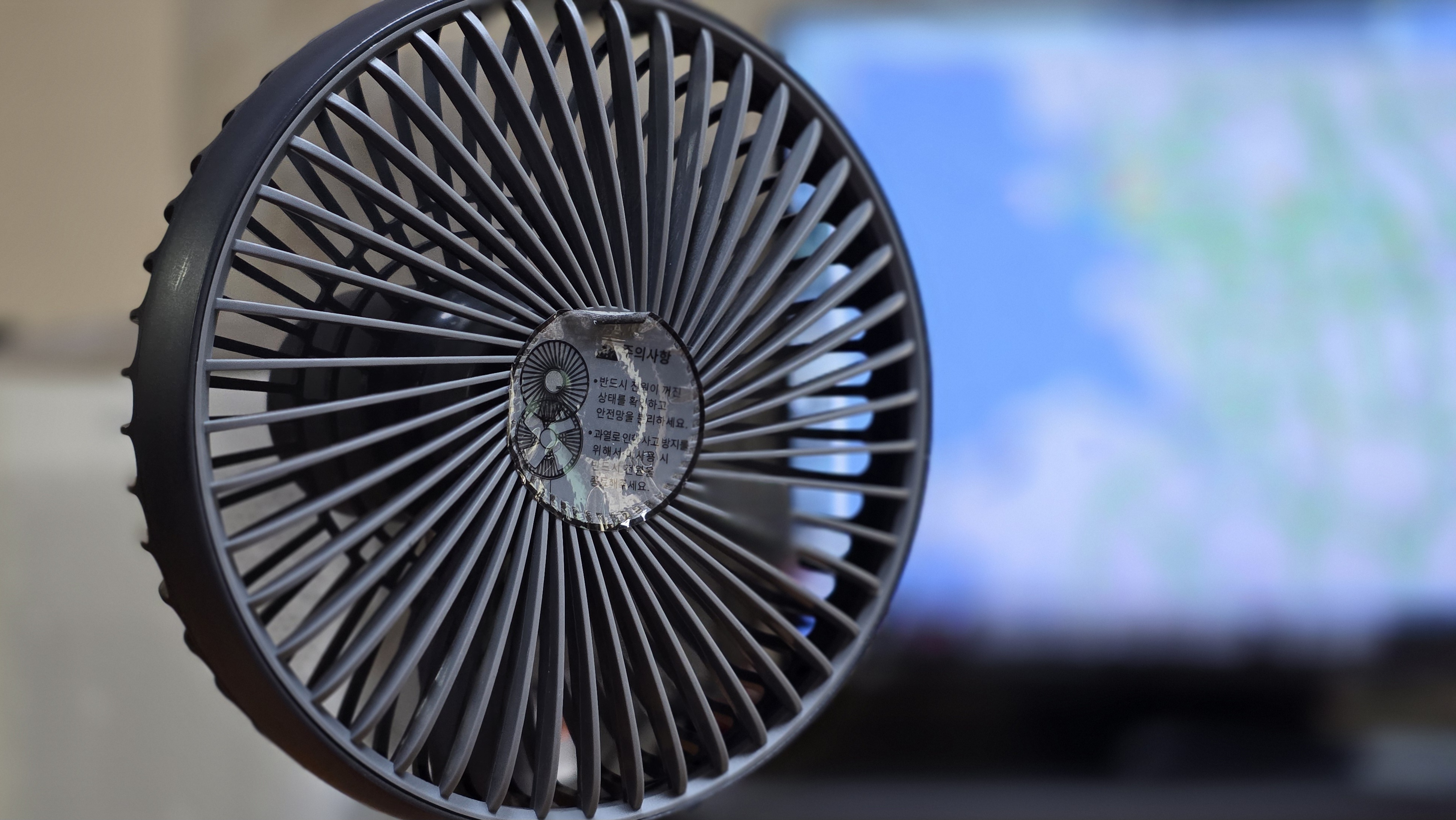

내부 충진을 올려서인지 튼튼하게 잘 고정되어 있습니다.
또 부러지면 내부 충진을 100%로 출력해 봐야겠네요.
안지기님이 애용하는 거라 엄청 고마워하네요.
덕분에 3D 프린팅 프로그램 기초도 배우고, 3D 프린팅에 대한 감도 어느 정도 잡을 수 있는 기회가 된 듯합니다.
